Explore Graphite Series
Choose a subfamily to view its features, dimensions and ordering details.
Ball Nose · 2-Flute
CVD Diamond · 30° · 2 FLUTES
View specifications →
Ball Nose · 3-Flute
CVD Diamond · 30° · 3 FLUTES
View specifications →
Taper Neck Ball Nose · 3-Flute
CVD Diamond · 30° · 3 FLUTES
View specifications →
Ball Nose · 4-Flute
CVD Diamond · 30° · 4 FLUTES
View specifications →
Square · 2-Flute
CVD Diamond · 30° · 2 FLUTES
View specifications →

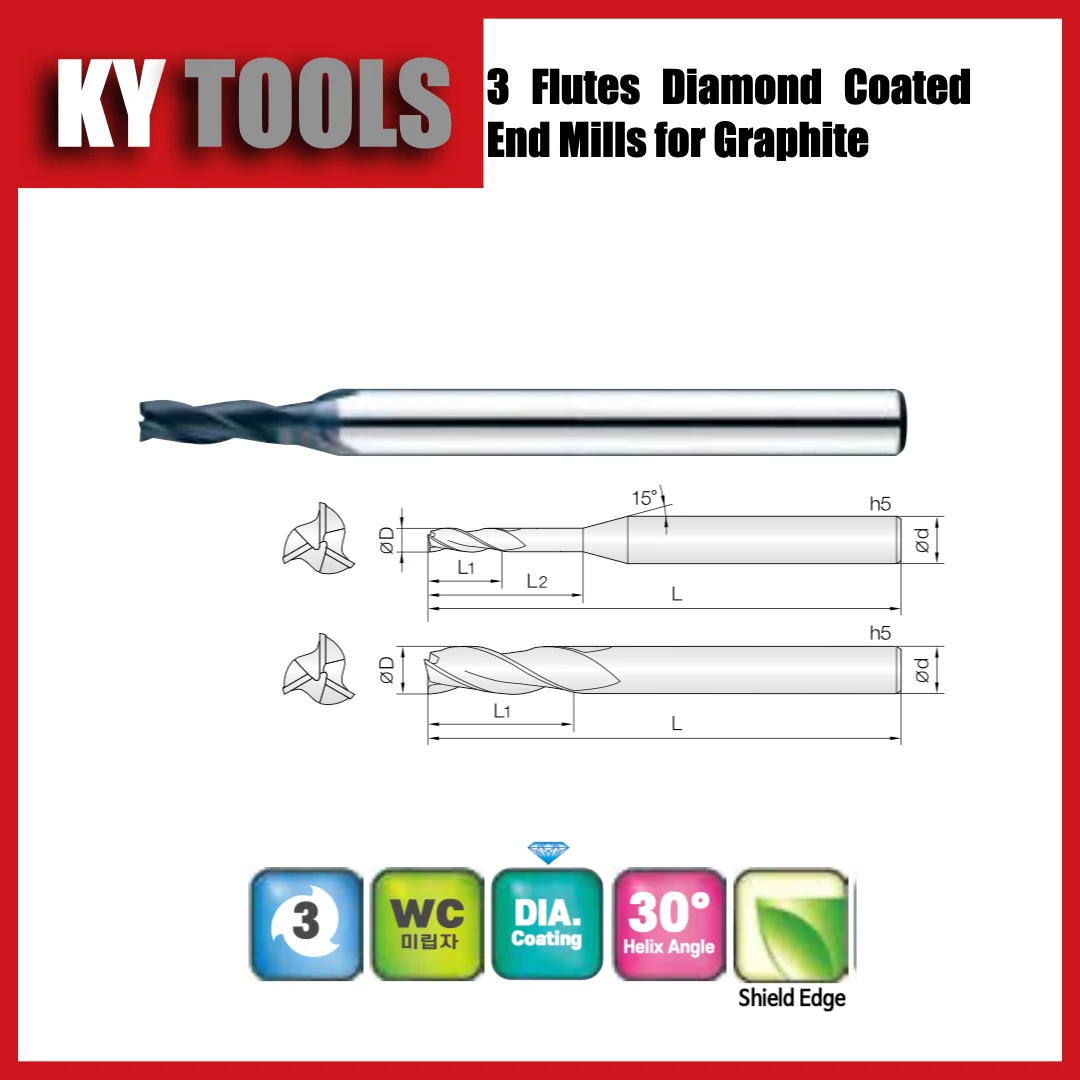

Square · 3-Flute
CVD Diamond · 30° · 3 FLUTES
View specifications →

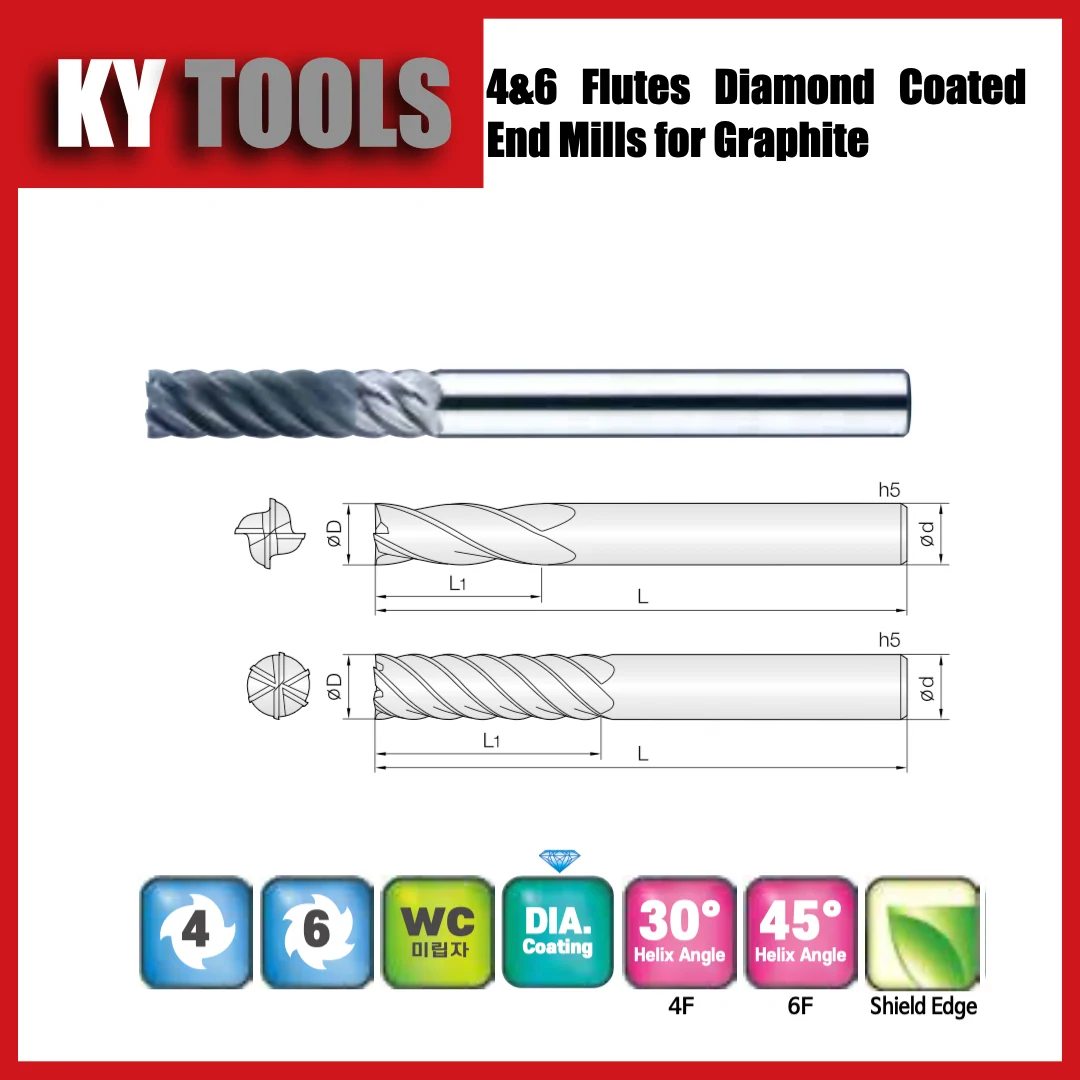

Square · 4/6-Flute
CVD Diamond · 4F 30° · 6F 45° · 4 & 6 FLUTES
View specifications →

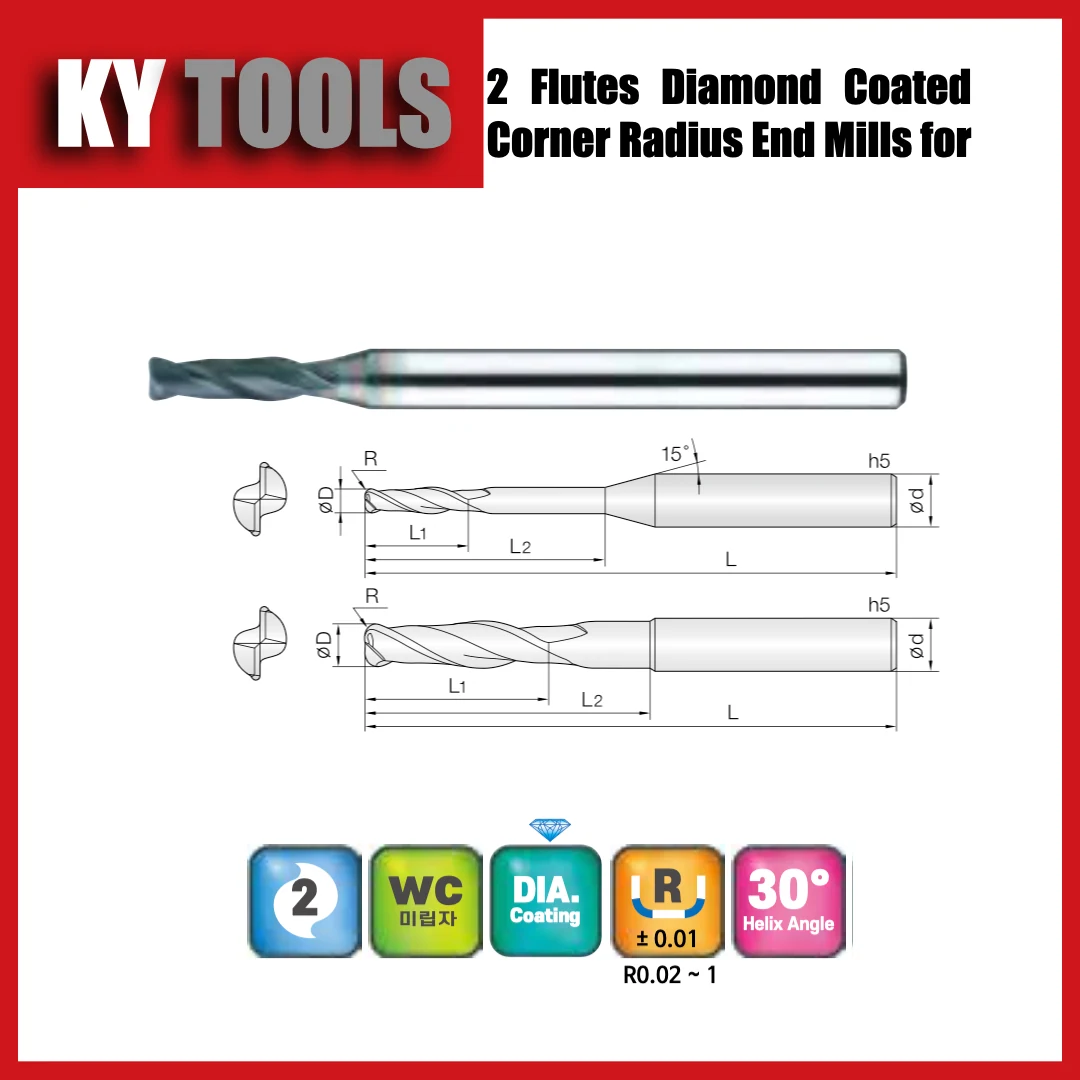

Corner Radius · 2-Flute
CVD Diamond · 30° · 2 FLUTES
View specifications →

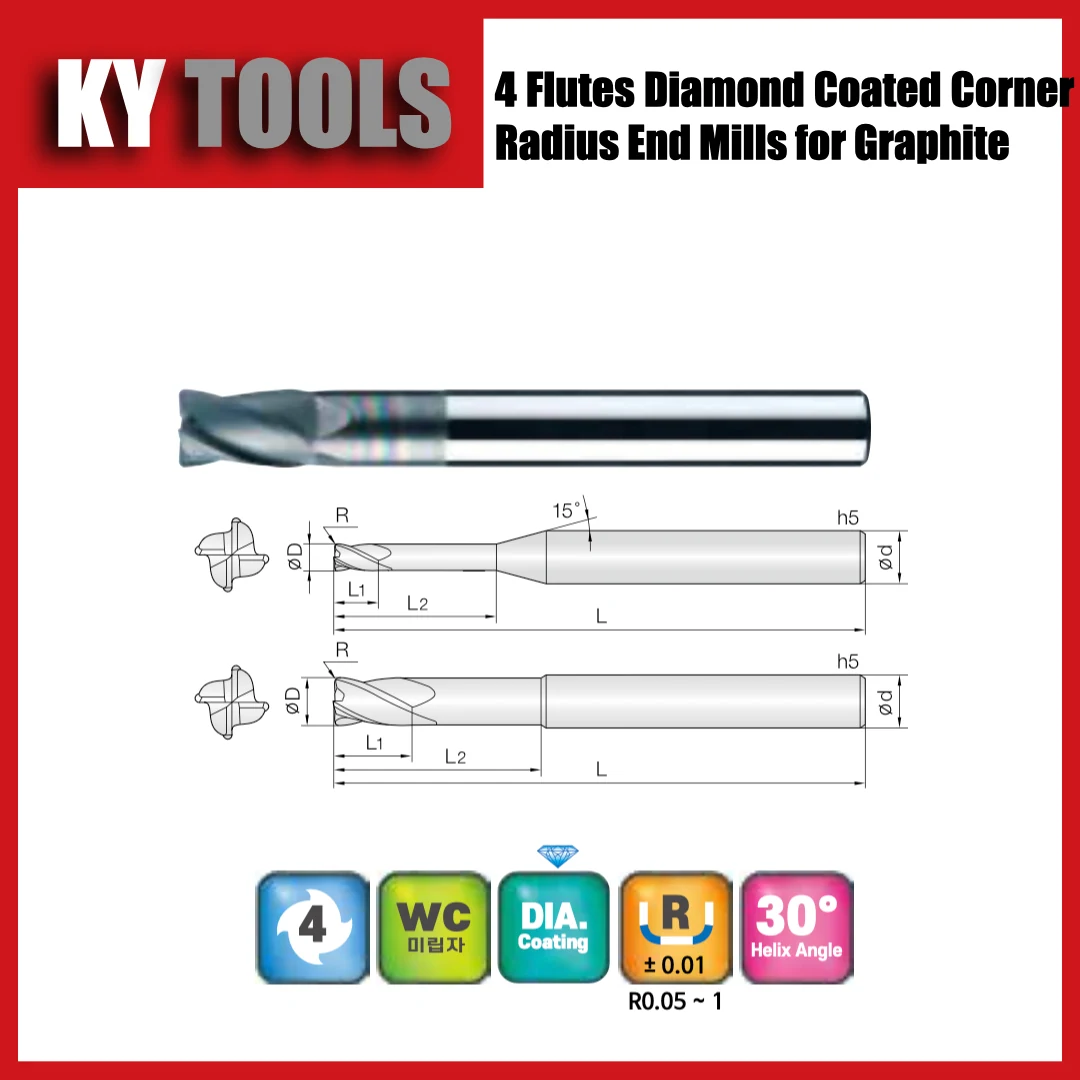

Corner Radius · 4-Flute
CVD Diamond · 30° · 4 FLUTES
View specifications →CVD Diamond · 30° · 2 FLUTES

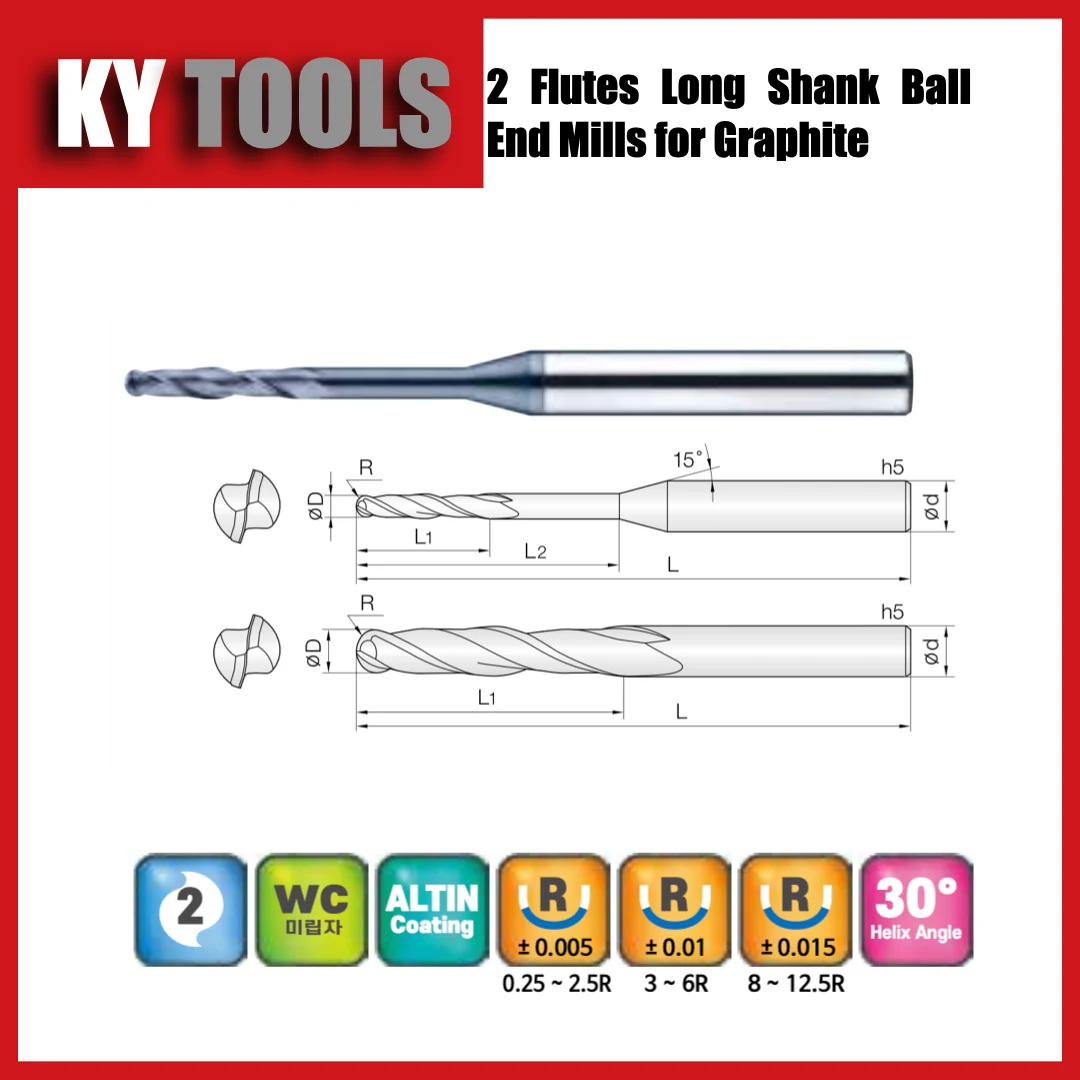

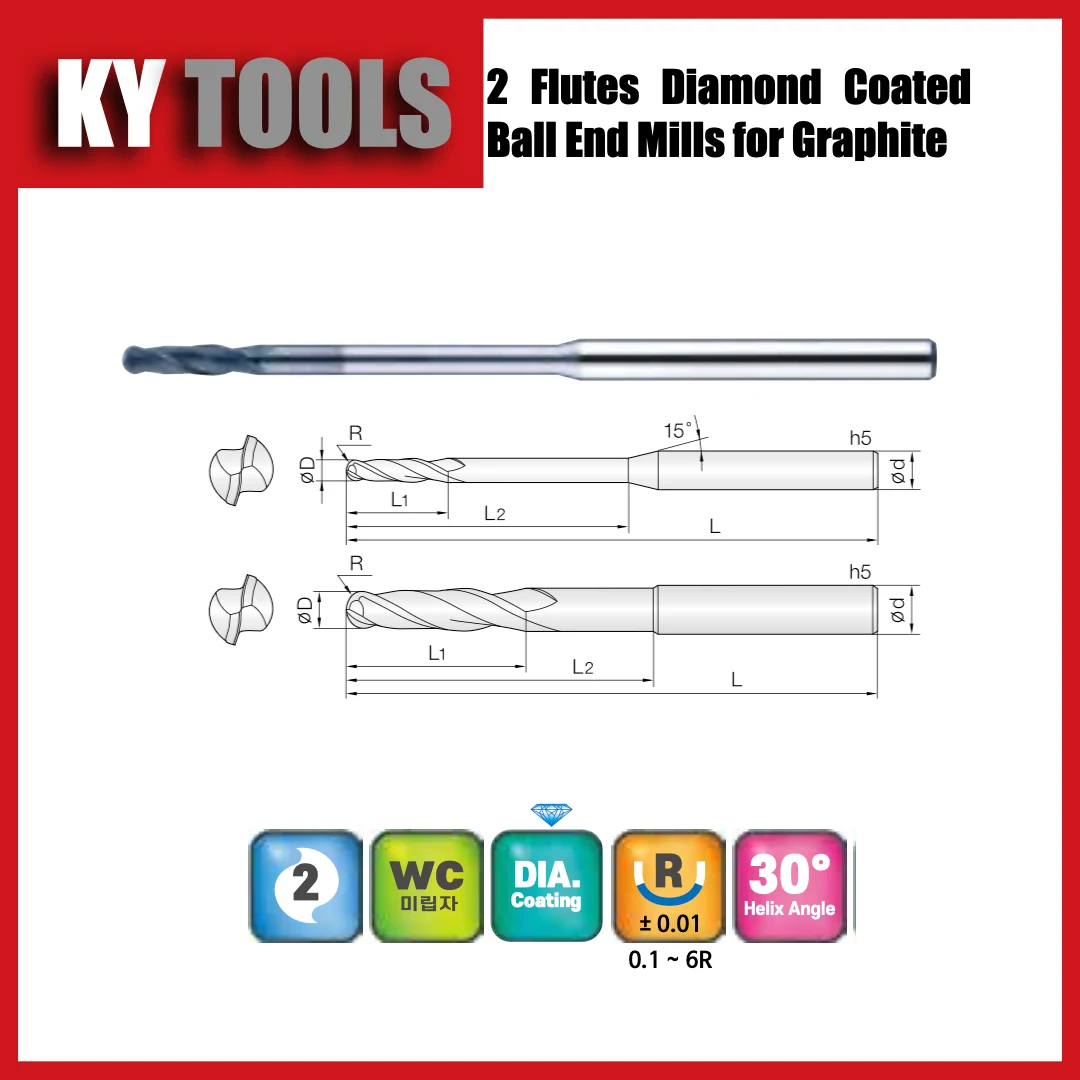

KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 2F球头 · 2刃ボール・2枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。

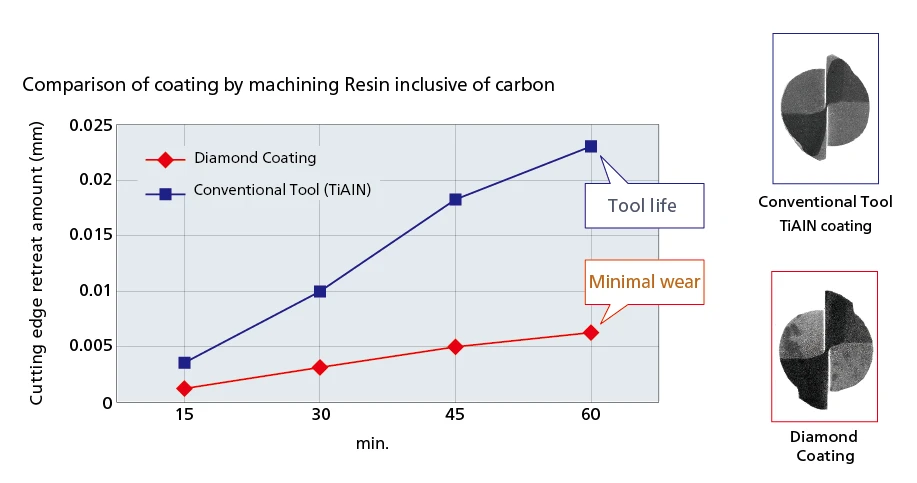

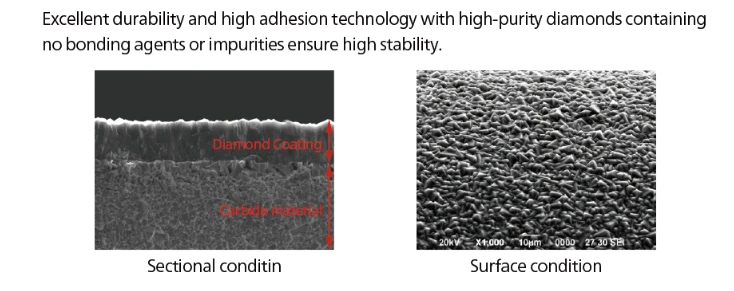

- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
| R | ±0.01 |
Dimensions · Ø1–3 mm尺寸规格 · Ø1–3 mm寸法・Ø1–3 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R0.5 × 1 | 3 | 3 / 4 / 5 / 6 / 8 / 10 / 12 / 15 / 20 | 60 | 4 |
| 3 | 25 / 30 / 35 / 40 / 45 / 50 | 80 | 4 | |
| R0.75 × 1.5 | 4.5 | 4.5 | 60 | 4 |
| 4.5 | 8 / 10 / 12 / 15 / 18 / 20 / 25 / 30 / 35 / 40 | 80 | 4 | |
| R1 × 2 | 6 | 6 | 60 | 4 |
| 6 | 10 / 15 / 20 / 25 / 30 / 35 | 80 | 4 | |
| 6 | 40 / 45 / 50 / 60 / 70 | 100 | 4 | |
| R1.5 × 3 | 3 | 8 | 60 | 6 |
| 8 | 8 | 60 | 4 | |
| 8 | 15 | 100 | 3 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 2 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 2F球头 · 2刃ボール・2枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 2F · D: +0 / -0.02 mm · R: ±0.01 mm金刚石涂层 · 螺旋角 30° · 2刃ダイヤモンドコート・ねじれ角30°・2枚刃
Dimensions · Ø3–12 mm尺寸规格 · Ø3–12 mm寸法・Ø3–12 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R1.5 × 3 | 8 | 15 / 20 / 25 / 30 / 35 / 40 / 50 / 60 / 70 | 100 | 4 |
| R2 × 4 | 4 | 4 | 60 | 4 |
| 16 | 16 | 60 | 4 | |
| 16 | 16 / 30 | 80 | 4 | |
| 16 | 16 / 40 | 100 | 4 | |
| 16 | 16 / 40 | 130 | 4 | |
| 16 | 16 / 50 | 150 | 4 | |
| R2.5 × 5 | 16 | 16 / 40 | 110 | 5 |
| 16 | 20 / 40 / 60 | 110 | 6 | |
| R3 × 6 | 10 | 10 | 60 | 6 |
| 16 | 25 | 80 | 6 | |
| 16 | 25 / 40 | 110 | 6 | |
| 16 | 30 / 50 | 150 | 6 | |
| R4 × 8 | 20 | 30 | 80 | 8 |
| 20 | 30 / 40 | 110 | 8 | |
| 20 | 50 | 150 | 8 | |
| 20 | 40 | 200 | 8 | |
| R5 × 10 | 22 | 40 | 80 | 10 |
| 22 | 40 / 50 | 110 | 10 | |
| 22 | 60 | 160 | 10 | |
| 22 | 50 | 200 | 10 | |
| R6 × 12 | 25 | 50 | 110 | 12 |
| 25 | 50 | 160 | 12 | |
| 25 | 60 | 200 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。

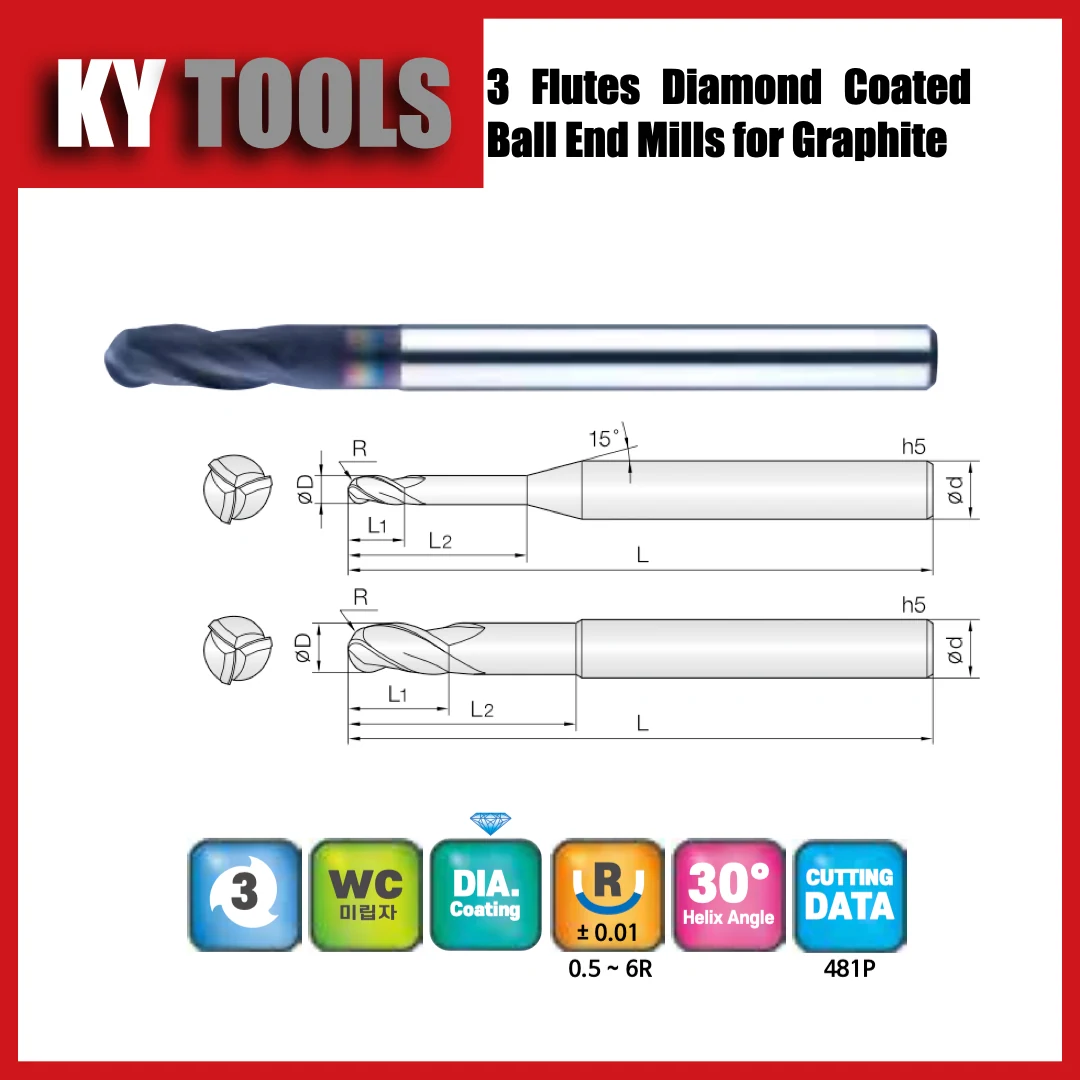

CVD Diamond · 30° · 3 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 3F球头 · 3刃ボール・3枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
3Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
| R | ±0.01 |
Dimensions · Ø1–3 mm尺寸规格 · Ø1–3 mm寸法・Ø1–3 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R0.5 × 1 | 3 | 3 / 5 / 10 / 15 / 20 | 60 | 4 |
| 3 | 25 / 30 / 35 / 40 / 45 / 50 | 80 | 4 | |
| R0.75 × 1.5 | 4.5 | 4.5 | 60 | 4 |
| 4.5 | 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 | 80 | 4 | |
| R1 × 2 | 6 | 6 | 60 | 4 |
| 6 | 10 / 15 / 20 / 25 / 30 / 35 | 80 | 4 | |
| 6 | 40 / 50 / 60 / 70 | 100 | 4 | |
| R1.5 × 3 | 8 | 8 | 60 | 4 |
| 8 | 15 | 100 | 3 | |
| 8 | 15 / 20 / 30 / 40 / 50 | 100 | 4 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 3 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 3F球头 · 3刃ボール・3枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 3F · D: +0 / -0.02 mm · R: ±0.01 mm金刚石涂层 · 螺旋角 30° · 3刃ダイヤモンドコート・ねじれ角30°・3枚刃
Dimensions · Ø4–12 mm尺寸规格 · Ø4–12 mm寸法・Ø4–12 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R2 × 4 | 16 | 16 / 30 | 80 | 4 |
| 16 | 16 / 40 | 100 | 4 | |
| 16 | 16 / 40 | 130 | 4 | |
| R2.5 × 5 | 16 | 16 / 40 | 110 | 5 |
| R3 × 6 | 16 | 25 / 40 | 110 | 6 |
| 16 | 30 / 50 | 150 | 6 | |
| 16 | 50 | 180 | 6 | |
| R4 × 8 | 20 | 40 | 110 | 8 |
| 20 | 50 | 150 | 8 | |
| R5 × 10 | 22 | 40 | 110 | 10 |
| 22 | 60 | 160 | 10 | |
| R6 × 12 | 25 | 50 | 110 | 12 |
| 25 | 50 | 160 | 12 | |
| 25 | 60 | 200 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 3 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル

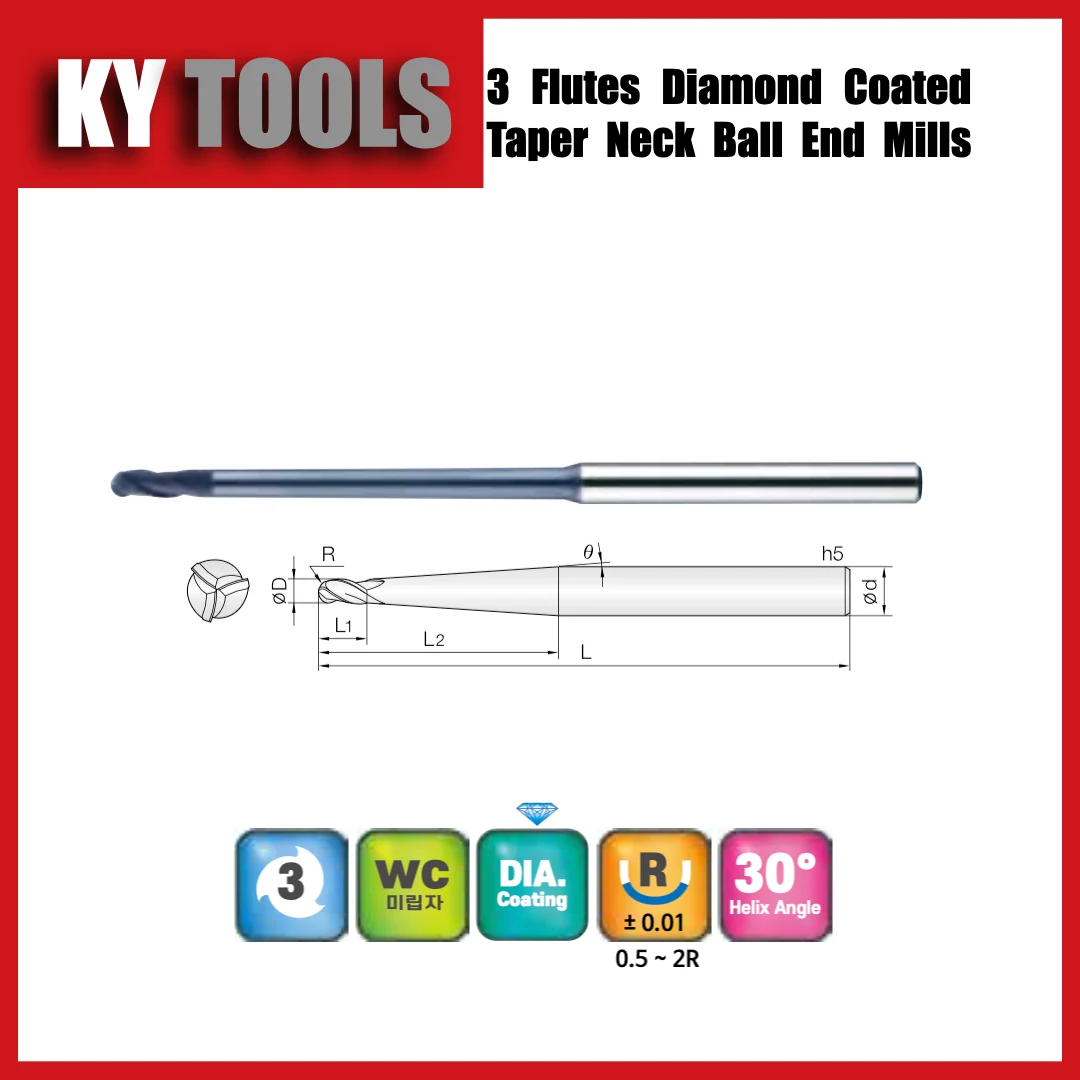

Taper Neck Ball Nose · 3F锥颈球头 · 3刃テーパネックボール・3枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
3Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.04 |
| R | ±0.01 |
Dimensions · Ø1–4 mm尺寸规格 · Ø1–4 mm寸法・Ø1–4 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Taper angle锥度角テーパ角 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|
| R × D | α | L1 | L2 | L | d |
| R0.5 × 1 | 0°30′ | 3 | 30 / 40 / 50 | 100 | 4 |
| 1° | 3 | 30 / 40 / 50 / 60 | 100 | 4 | |
| R0.75 × 1.5 | 0°30′ | 4 | 30 / 40 / 50 | 100 | 4 |
| 1° | 4 | 40 / 50 / 60 | 100 | 4 | |
| R1 × 2 | 0°30′ | 5 | 40 / 50 / 60 | 130 | 4 |
| 1° | 5 | 50 / 60 / 70 | 130 | 4 | |
| R1.5 × 3 | 0°30′ | 6 | 60 / 80 | 150 | 6 |
| 1° | 6 | 70 / 90 | 150 | 6 | |
| R2 × 4 | 0°30′ | 8 | 80 / 100 | 150 | 6 |
| 1° | 8 | 65 | 150 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。

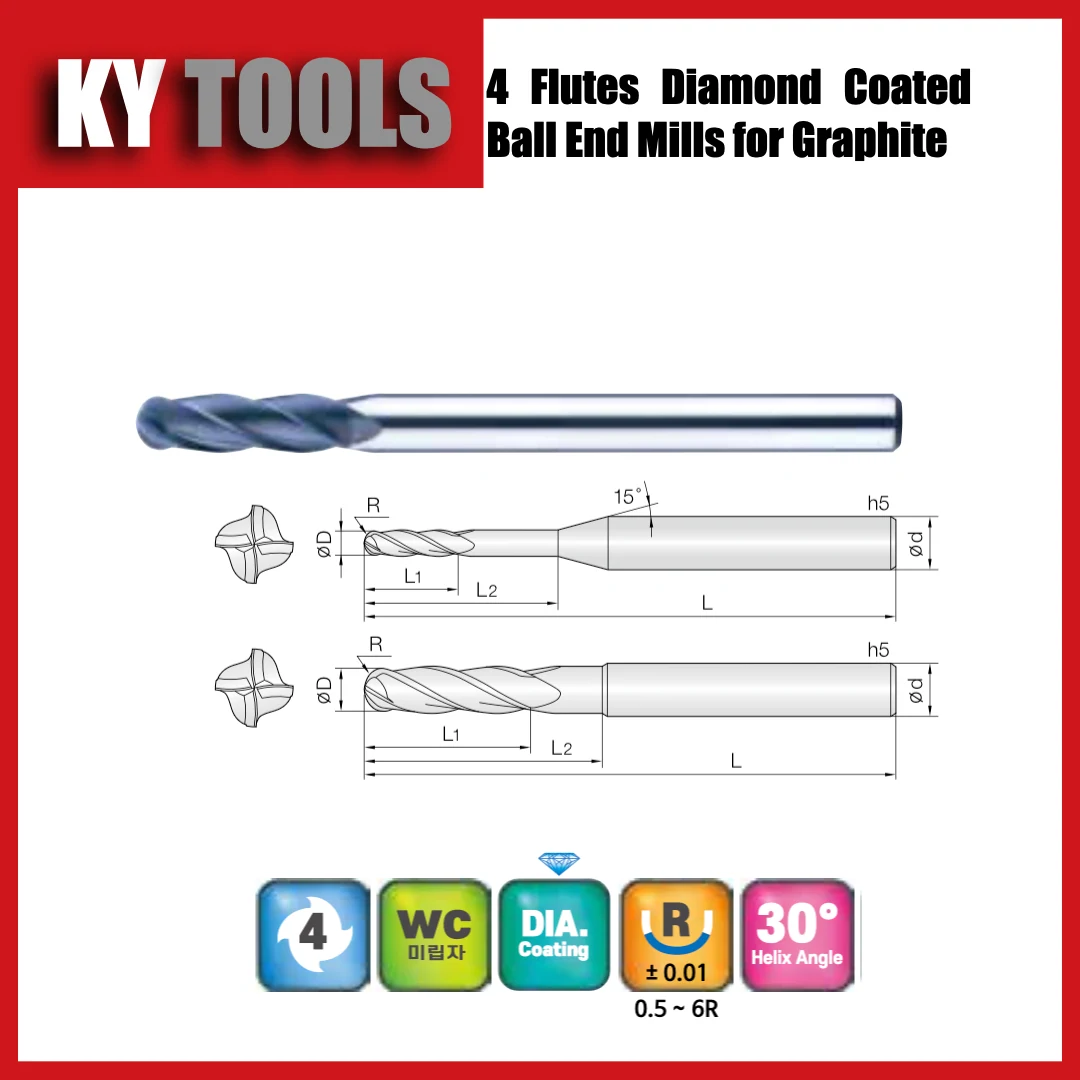

CVD Diamond · 30° · 4 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 4F球头 · 4刃ボール・4枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
4Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
| R | ±0.01 |
Dimensions · Ø1–4 mm尺寸规格 · Ø1–4 mm寸法・Ø1–4 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R0.5 × 1 | 3 | 3 / 5 / 10 / 15 / 20 / 25 | 60 | 4 |
| 3 | 30 / 35 / 40 / 45 / 50 | 80 | 4 | |
| R0.75 × 1.5 | 4.5 | 4.5 / 10 / 15 / 20 / 25 | 60 | 4 |
| 4.5 | 30 / 35 / 40 / 45 / 50 | 80 | 4 | |
| R1 × 2 | 6 | 6 | 60 | 4 |
| 6 | 10 / 20 / 30 / 40 | 80 | 4 | |
| 6 | 50 / 60 / 70 | 100 | 4 | |
| R1.5 × 3 | 8 | 8 | 60 | 4 |
| 8 | 15 / 20 / 30 / 40 / 50 / 60 / 70 | 100 | 4 | |
| R2 × 4 | 16 | 16 | 60 | 4 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 4 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 4F球头 · 4刃ボール・4枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 4F · D: +0 / -0.02 mm · R: ±0.01 mm金刚石涂层 · 螺旋角 30° · 4刃ダイヤモンドコート・ねじれ角30°・4枚刃
Dimensions · Ø4–12 mm尺寸规格 · Ø4–12 mm寸法・Ø4–12 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R2 × 4 | 16 | 16 | 80 | 4 |
| 16 | 16 | 100 | 4 | |
| 16 | 16 | 130 | 4 | |
| R3 × 6 | 16 | 25 | 80 | 6 |
| 16 | 25 | 110 | 6 | |
| 16 | 30 | 150 | 6 | |
| R4 × 8 | 20 | 30 | 80 | 8 |
| 20 | 30 | 110 | 8 | |
| 20 | 35 | 150 | 8 | |
| 20 | 40 | 200 | 8 | |
| R5 × 10 | 22 | 35 | 80 | 10 |
| 22 | 35 | 110 | 10 | |
| 22 | 40 | 160 | 10 | |
| 22 | 50 | 200 | 10 | |
| R6 × 12 | 25 | 50 | 110 | 12 |
| 25 | 50 | 160 | 12 | |
| 25 | 60 | 200 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。

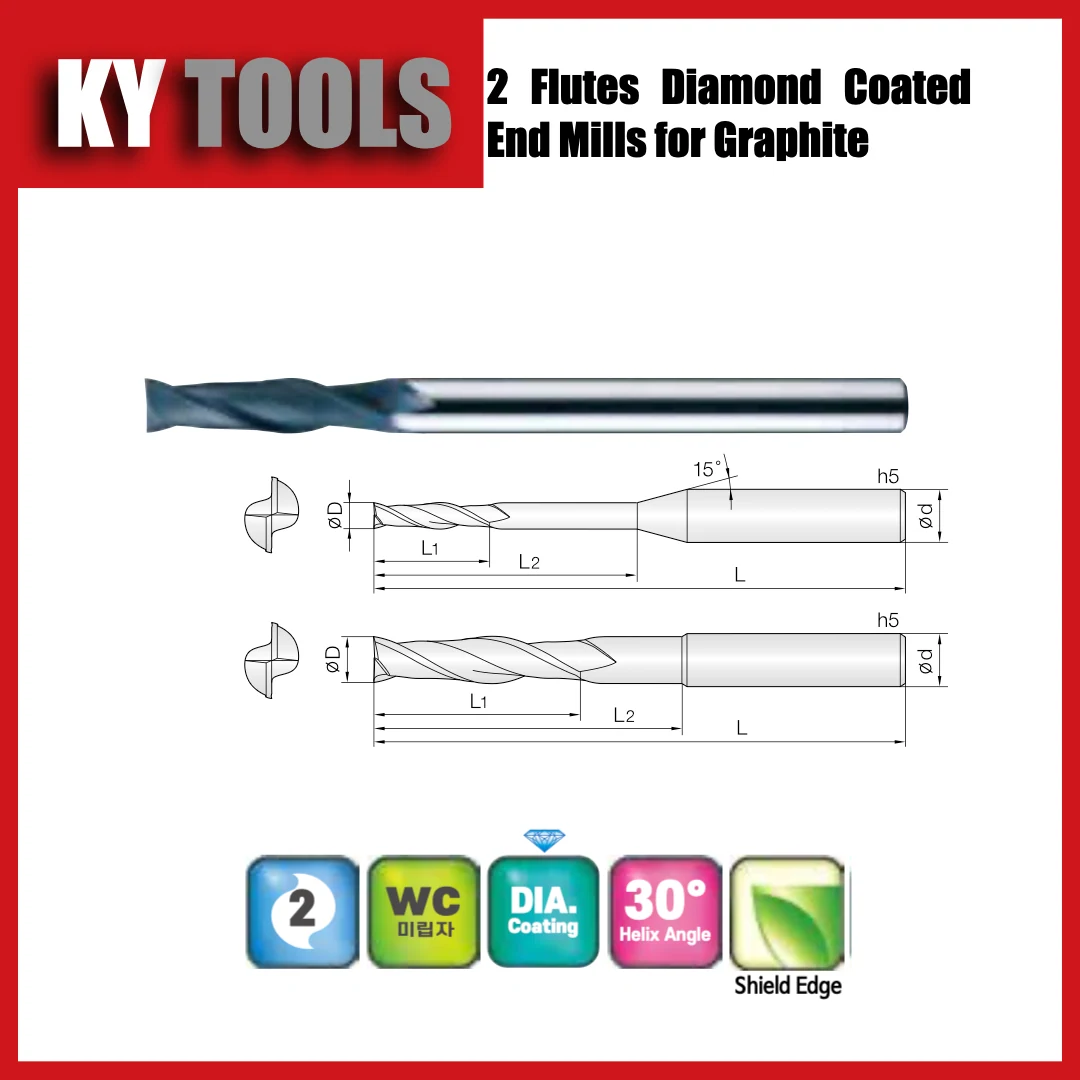

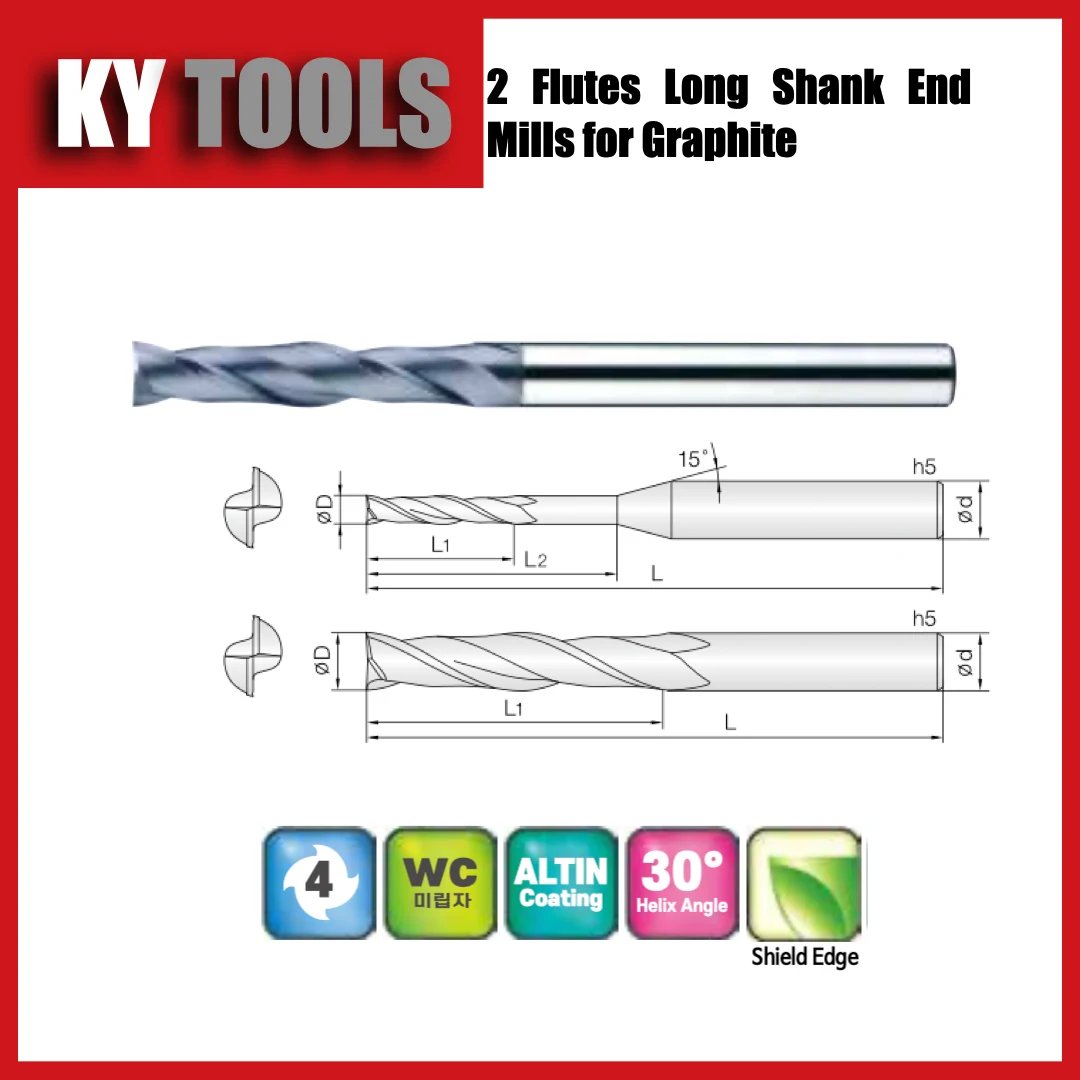

CVD Diamond · 30° · 2 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 2F平底 · 2刃スクエア・2枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
Dimensions · Ø1–5 mm尺寸规格 · Ø1–5 mm寸法・Ø1–5 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | L1 | L2 | L | d |
| 1 | 3 | 3 | 45 | 4 |
| 3 | 3 / 5 / 10 / 15 / 20 / 25 / 30 | 60 | 4 | |
| 1.5 | 6 | 6 / 10 / 15 / 20 / 25 / 30 | 60 | 4 |
| 2 | 6 | 6 | 45 | 4 |
| 8 | 8 / 12 / 15 / 20 / 25 / 30 / 40 / 45 / 50 | 80 | 4 | |
| 3 | 9 | 9 | 50 | 6 |
| 12 | 12 / 20 / 25 / 30 / 40 / 50 | 80 | 4 | |
| 4 | 12 | 12 | 50 | 6 |
| 16 | 16 | 80 | 4 | |
| 5 | 15 | 15 | 60 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 2 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 2F平底 · 2刃スクエア・2枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 2F · D: +0 / -0.02 mm金刚石涂层 · 螺旋角 30° · 2刃ダイヤモンドコート・ねじれ角30°・2枚刃
Dimensions · Ø5–12 mm尺寸规格 · Ø5–12 mm寸法・Ø5–12 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | L1 | L2 | L | d |
| 5 | 20 | 20 | 110 | 6 |
| 6 | 18 | 18 | 60 | 6 |
| 25 | 25 | 110 | 6 | |
| 25 | 25 | 150 | 6 | |
| 8 | 24 | 24 | 70 | 8 |
| 25 | 40 | 150 | 8 | |
| 10 | 25 | 25 | 80 | 10 |
| 25 | 50 | 160 | 10 | |
| 12 | 25 | 25 | 80 | 12 |
| 25 | 60 | 160 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 3 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 3F平底 · 3刃スクエア・3枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
3Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
Dimensions · Ø1–6 mm尺寸规格 · Ø1–6 mm寸法・Ø1–6 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | L1 | L2 | L | d |
| 1 | 3 | 3 / 5 / 10 / 15 | 45 | 4 |
| 1.5 | 6 | 6 / 10 / 15 / 20 | 60 | 4 |
| 2 | 6 | 6 | 45 | 4 |
| 10 | 10 / 15 / 20 / 25 | 60 | 4 | |
| 3 | 9 | 9 | 50 | 6 |
| 15 | 15 | 60 | 3 | |
| 15 | 15 / 20 / 25 | 60 | 4 | |
| 4 | 12 | 12 | 50 | 6 |
| 20 | 20 | 80 | 4 | |
| 6 | 18 | 18 | 60 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 3 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 3F平底 · 3刃スクエア・3枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 3F · D: +0 / -0.02 mm金刚石涂层 · 螺旋角 30° · 3刃ダイヤモンドコート・ねじれ角30°・3枚刃
Dimensions · Ø6–12 mm尺寸规格 · Ø6–12 mm寸法・Ø6–12 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | L1 | L2 | L | d |
| 6 | 25 | 25 | 110 | 6 |
| 25 | 25 | 150 | 6 | |
| 8 | 24 | 24 | 70 | 8 |
| 35 | 35 | 110 | 8 | |
| 35 | 35 | 150 | 8 | |
| 10 | 25 | 25 | 80 | 10 |
| 40 | 40 | 110 | 10 | |
| 50 | 50 | 160 | 10 | |
| 12 | 25 | 25 | 80 | 12 |
| 45 | 45 | 110 | 12 | |
| 55 | 55 | 160 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 4F 30° · 6F 45° · 4 & 6 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 4 & 6F平底 · 4／6刃スクエア・4・6枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
4F 30° · 6F 45°Helix angle螺旋角ねじれ角
4 & 6Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
Dimensions · Ø2–6 mm尺寸规格 · Ø2–6 mm寸法・Ø2–6 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flutes刃数刃数 | Helix螺旋角ねじれ角 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|---|
| D | F | β | L1 | L2 | L | d |
| 2 | 4 | 30° | 6 | 6 | 45 | 4 |
| 4 | 30° | 10 | 10 | 60 | 4 | |
| 3 | 4 | 30° | 9 | 9 | 50 | 6 |
| 4 | 30° | 15 | 15 | 60 | 3 | |
| 4 | 30° | 15 | 15 | 60 | 4 | |
| 4 | 4 | 30° | 12 | 12 | 50 | 6 |
| 4 | 30° | 20 | 20 | 80 | 4 | |
| 4 | 30° | 20 | 20 | 100 | 4 | |
| 6 | 4 | 30° | 18 | 18 | 60 | 6 |
| 4 | 30° | 25 | 25 | 110 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 4F 30° · 6F 45° · 4 & 6 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 4 & 6F平底 · 4／6刃スクエア・4・6枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 4F 30° · 6F 45° · 4 & 6F · D: +0 / -0.02 mm金刚石涂层 · 螺旋角 4F 30° · 6F 45° · 4／6刃ダイヤモンドコート・ねじれ角4F 30° · 6F 45°・4・6枚刃
Dimensions · Ø6–16 mm尺寸规格 · Ø6–16 mm寸法・Ø6–16 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flutes刃数刃数 | Helix螺旋角ねじれ角 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|---|
| D | F | β | L1 | L2 | L | d |
| 6 | 4 | 30° | 25 | 25 | 150 | 6 |
| 8 | 4 | 30° | 24 | 24 | 70 | 8 |
| 4 | 30° | 35 | 35 | 110 | 8 | |
| 4 | 30° | 35 | 35 | 150 | 8 | |
| 10 | 4 | 30° | 25 | 25 | 80 | 10 |
| 4 | 30° | 40 | 40 | 110 | 10 | |
| 6 | 45° | 40 | 40 | 110 | 10 | |
| 6 | 45° | 40 | 40 | 160 | 10 | |
| 4 | 30° | 50 | 50 | 160 | 10 | |
| 12 | 4 | 30° | 25 | 25 | 80 | 12 |
| 4 | 30° | 45 | 45 | 110 | 12 | |
| 6 | 45° | 45 | 45 | 110 | 12 | |
| 6 | 45° | 45 | 45 | 160 | 12 | |
| 4 | 30° | 55 | 55 | 160 | 12 | |
| 16 | 6 | 45° | 50 | 50 | 110 | 16 |
| 6 | 45° | 50 | 50 | 160 | 16 | |
| 6 | 45° | 50 | 50 | 200 | 16 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 2 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Corner Radius · 2F圆角 · 2刃ラジアス・2枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
| R | ±0.01 |
Dimensions · Ø1–6 mm尺寸规格 · Ø1–6 mm寸法・Ø1–6 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|
| D | R | L1 | L2 | L | d |
| 1 | R0.05 / R0.1 / R0.2 | 2 | 2 / 5 / 10 / 15 / 20 | 60 | 4 |
| 1.5 | R0.05 / R0.1 / R0.15 / R0.2 / R0.3 | 3 | 3 / 5 / 10 / 15 / 20 | 60 | 4 |
| 2 | R0.05 / R0.1 / R0.2 / R0.3 / R0.5 | 3.5 | 3.5 / 6 / 12 / 18 / 25 / 30 | 60 | 4 |
| 3 | R0.05 / R0.2 / R0.3 / R0.5 / R1 | 4 | 4 / 10 / 20 / 30 / 40 | 80 | 4 |
| 4 | R0.05 / R0.2 / R0.5 / R1 | 5 | 5 / 15 / 25 / 40 | 80 | 4 |
| 5 | R0.05 / R0.2 / R0.5 | 6 | 6 / 15 / 30 / 50 | 110 | 6 |
| 6 | R0.05 / R0.2 / R0.5 / R1 | 7 | 7 / 20 / 30 / 50 | 110 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 4 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Corner Radius · 4F圆角 · 4刃ラジアス・4枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
4Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
| R | ±0.01 |
Dimensions · Ø2–10 mm尺寸规格 · Ø2–10 mm寸法・Ø2–10 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|
| D | R | L1 | L2 | L | d |
| 2 | R0.05 / R0.1 / R0.2 / R0.3 / R0.5 | 3.5 | 3.5 / 6 / 12 / 18 / 25 / 30 | 60 | 4 |
| 3 | R0.05 / R0.1 / R0.2 / R0.3 / R0.5 / R1 | 4 | 4 / 10 / 20 / 30 / 40 | 80 | 4 |
| 4 | R0.1 / R0.2 / R0.3 / R0.5 / R1 | 6 | 20 | 100 | 4 |
| 6 | R0.3 / R0.5 / R1 | 9 | 25 | 110 | 6 |
| R0.5 / R1 | 9 | 30 | 150 | 6 | |
| 8 | R0.3 / R0.5 / R1 | 12 | 30 | 110 | 8 |
| R0.5 / R1 | 12 | 40 | 150 | 8 | |
| 10 | R0.5 / R1 | 15 | 35 | 110 | 10 |
| R0.5 / R1 | 15 | 45 | 160 | 10 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 4 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Corner Radius · 4F圆角 · 4刃ラジアス・4枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 4F · D: +0 / -0.02 mm · R: ±0.01 mm金刚石涂层 · 螺旋角 30° · 4刃ダイヤモンドコート・ねじれ角30°・4枚刃
Dimensions · Ø12–12 mm尺寸规格 · Ø12–12 mm寸法・Ø12–12 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|
| D | R | L1 | L2 | L | d |
| 12 | R0.5 / R1 | 18 | 40 | 110 | 12 |
| R0.5 / R1 | 18 | 45 | 160 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
MADE TO YOUR DRAWINGS
Send us your requirements.
Send us your drawing, workpiece material and machining requirements.
